Апаратна TDR діагностика кабелю Ethernet

Починаючи з KeeneticOS версії 3.7, TDR доступна апаратна діагностика кабелів Ethernet. Функція працює на вбудованому 8-портовому комутаторі RTL8370 серії. Він підтримує діагностику на портах LAN і не працює на порту WAN (синій). Однак якщо ви налаштуєте порт LAN як порт WAN, діагностика на цьому порту буде підтримуватись.

В моделі Keenetic  KN-1811 апаратна TDR діагностика працює тільки на мережевому високошвидкісному порту 2.5 Gbit/s.

TDR(Time Domain Raflectometer) — засіб для виявлення несправностей кабельних ліній методом рефлектометрії. Тест TDR допомагає визначити природу проблеми та приблизну довжину кабелю Ethernet вита пара.

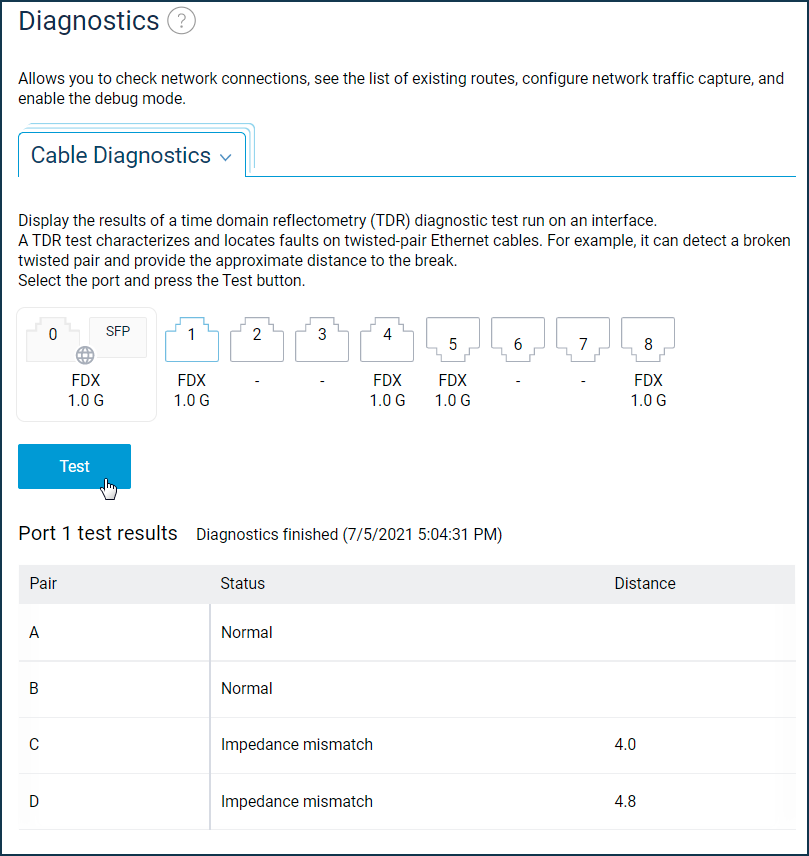

У вебінтерфейсі роутера перейдіть до меню Діагностика, виберіть порт у вкладці Діагностика кабелю і натисніть кнопку Тест. Результати діагностичного тесту імпульсної рефлектометрії (TDR)  для вибраного інтерфейсу будуть показані нижче.


Тестові статуси:

  • Нормальний— Пара підключена, проблем не виявлено;

  • Не з'єднано— Немає контакту з кінцевим пристроєм. Це може свідчити про непідключений кабель; несправний або низькошвидкісний порт на термінальному пристрої; або обрив провідників пари;

  • Закорочено— Вита пара замкнута накоротко;

  • Невідповідність імпедансу— Можливі причини невідповідності імпедансу: вита пара неправильно обжата (переплутані провідники); пошкоджені провідники пари; несправний роз'єм на кінці кабелю;

  • Немає сигналу— Інший кінець пари підключено до порту з вимкненим живленням. Зазвичай це означає, що з самою парою немає проблем;

  • Відстань— Відстань до розриву в метрах. Якщо в парі не виявлено проблем, це значення є 0.

Важливо

Зверніть увагу на наступні моменти:

— Коли термінальний пристрій, підключений до маршрутизатора, перебуває в активному стані (порт увімкнено та працює), а стан перевірки відображається як 'Нормальний', тоді відстань кабелю не буде визначена. Для визначення відстані (довжини кабелю), ви повинні, наприклад, витягнути кабель із порту кінцевого пристрою, імітуючи розрив кабелю, і запустити тест знову.

— Діагностика кабелю також підтримується на агрегованих портах.

— Під час діагностики одного порту зв’язок із кінцевими пристроями на інших портах не переривається.
