Параметри якості сигналу LTE
Роутери Keenetic з вбудованим 4G/3G модемом або USB-портом для підключення зовнішніх USB-модемів дозволяють підключатися до Інтернету через мережу мобільного оператора.

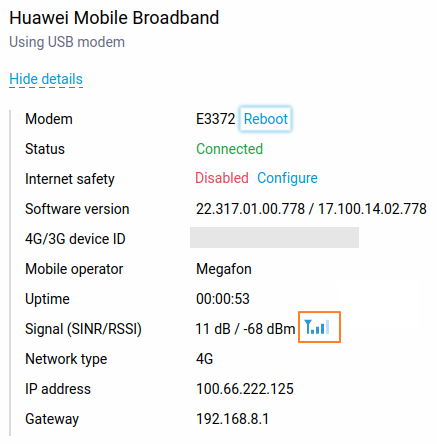

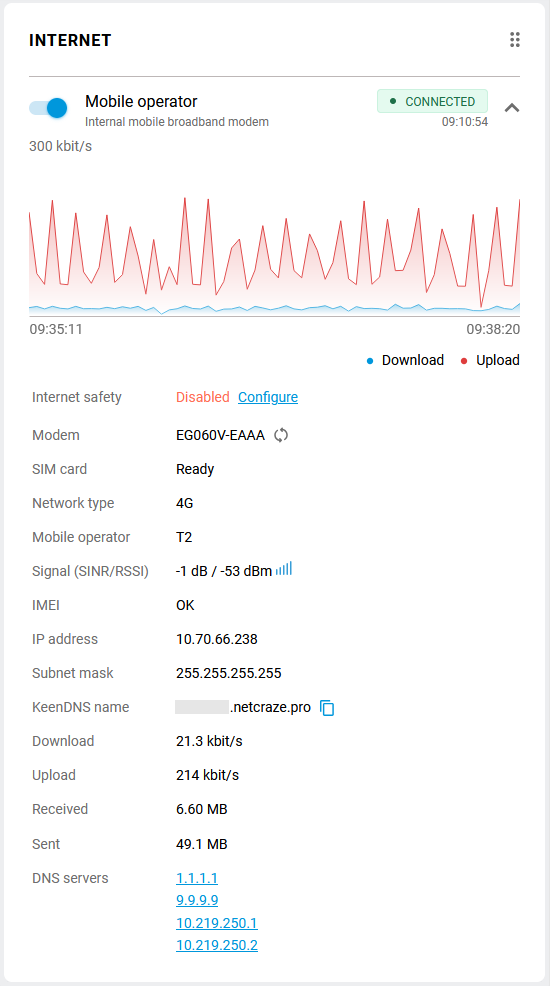

На сторінці Системний монітор у розділі Інтернет, ви можете побачити поточний стан LTE підключення.
Щоб оцінити якість сигналу, зверніть увагу на значення (CINR/RSSI) сигналу.
Параметр CINR (Carrier to Interference+Noise Ratio), який також називається SINR (Signal to Interference+Noise Ratio), є відношенням рівня корисного сигналу до рівня шуму (або просто співвідношення сигнал/шум). Значення CINR вимірюється в дБ.
Позитивне значення CINR означає, що корисний сигнал більший за шум. Мінімальне значення, прийнятне для стабільної роботи мережі: CINR = 10 дБ.
Підказка
Чим вище значення CINR, тим краща якість сигналу.
Негативні значення CINR означають, що в прийнятому сигналі більше шуму, ніж корисного сигналу. При негативних або близьких до нуля значеннях LTE-з'єднання встановити або неможливо, або воно буде мати погану якість і швидкість.
RSSI (Received Signal Strength Indicator) є індикатором рівня потужності сигналу, отриманого модемом. Значення вимірюється в дБм. Мінімальне значення, прийнятне для роботи мережі RSSI = -85 дБм.
Підказка
Чим вище значення RSSI, або чим воно менш від'ємне, тим вища сила сигналу (наприклад, значення -48 більше, ніж -78). RSSI вказує на рівень потужності сигналу, отриманого модемом, а не на рівень потужності сигналу Базової станції.
Нижче наведені приблизні значення параметрів CINR / RSSI та їх оцінка.
Відмінна продуктивність: CINR
30і більше/ RSSI до-65Хороша продуктивність: CINR від
20до30/ RSSI від-65до-75Прийнятна продуктивність: CINR від
10до20/ RSSI від-75до-85Погана продуктивність: CINR
10і нижче/ RSSI-85і менше
Підказка
Ці значення не є абсолютними. Точні значення в цьому випадку визначити неможливо, так як якість LTE-з'єднання залежить не тільки від розглянутих показників, але і від деяких інших факторів (від завантаженості Базової станції, від якості обладнання на БС, від погоди і т.д.). Оцінка параметрів є умовною (суб'єктивною) і базується на нашому практичному досвіді та на інформації від користувачів.
Параметри CINR і RSSI безпосередньо не пов'язані один з одним, тобто можливі випадки, коли одне зі значень буде високим, а інше вкрай низьким.
Важливо
Для деяких моделей USB модемів, параметри якості сигналу можуть не відображатися. Доступність цієї інформації залежить від типу модему і його можливостей. Для деяких модемів ця опція недоступна. Параметри якості сигналу відображаються тільки тоді, коли модем сам відправляє їх в Keenetic. Зазвичай інформація про рівень сигналу передається модемами типу NDIS, QMI або CDCEEthernet, але не RAS. Якщо ви не бачите налаштувань сигналу в вебінтерфейсі Keenetic, перевірте їх у власному інтерфейсі USB-модему
Починаючи з KeeneticOS 3.4.1, відображення сили сигналу і тип мережі 4 G/3 G для USB-модемів додано у вебінтерфейс.
Індикатор якості сигналу 'у рисках' наступним чином корелює зі значенням RSSI в (дБм):
4 риски: >
-65(відмінний сигнал)3 риски: від
-65до-75(хороший сигнал)2 риски: від
-75до-85(середній сигнал)1 риска: від
-85до-90(поганий сигнал)0 рисок: <
-90(немає зв'язку)
В інструкції Як поліпшити прийом і якість LTE-з'єднання? надані рекомендації щодо поліпшення якості підключення 3G/4G.
Параметри якості сигналу в інтерфейсі USB модему

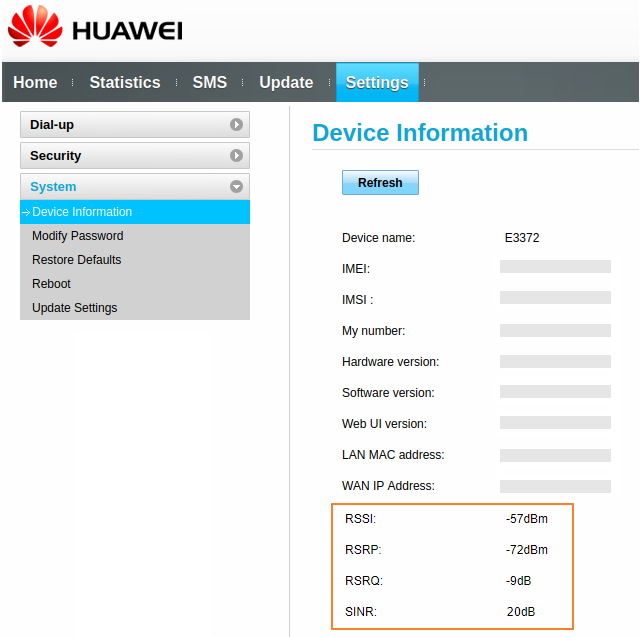

Якщо ви використовуєте додатковий USB модем, підключіться до його власного інтерфейсу через його IP-адресу. У нашому прикладі інтерфейс модему Huawei E3372 доступний на IP-адреса http://192.168.8.1.
Нижче короткий опис параметрів, які визначають якість сигналу LTE.
RSSI (Received Signal Strength Indicator) є індикатором рівня потужності сигналу, отриманого модемом. Додатковий опис параметра було дано вище.
RSRP (Reference Signal Received Power) - середнє значення потужності отриманих пілотних сигналів (Reference Signal) або рівень отриманого сигналу від базової станції. Значення RSRP величина вимірюється в дБм. При RSRP= -120 дБм і нижче LTE з'єднання може бути нестабільним або взагалі не встановлюватись.
RSRQ (Reference Signal Received Quality) описує якість отриманих пілотних сигналів. RSRQ вимірюється в дБ.
SINR (Signal Interference + Noise Ratio) також відомий як CINR (Carrier to Interference + Noise Ratio), а в деяких модемах, як Ec/Io, - це відношення рівня корисного сигналу до рівня шуму (або просто співвідношення сигнал/шум). Додатковий опис параметра було дано вище.
CQI (Channel Quality Indicator). Індикатори CQI формуються для кожної клієнтської станції (UE, User Equipment) і для кожного блоку несучої частоти. В залежності від необхідної швидкості передачі даних UE , базова станція вибирає кількість ресурсів, виділених конкретному користувачеві, а які частотні блоки виділяти користувачам залежить від CQI. Ресурсні блоки з найвищими CQI і, отже, найкращим співвідношення сигнал/шум, виділяється користувачам. Цей параметр може приймати значення з 0 до 15. Чим вище значення, тим краще (тим вищу швидкість може виділити базова станція оператора LTE).
Наступна таблиця показує параметри, які відповідають дуже поганій, поганій, хорошій та дуже хорошій якості сигналу LTE.
Якість сигналу | RSRP ( | RSRQ ( | SINR/CINR ( |
|---|---|---|---|
дуже хороша | >= -80 | >= -10 | >= 20 |
хороша | від -80 до -90 | від -10 до -15 | від 10 до 20 |
погана | від -90 до -100 | від -15 до -20 | від 0 до 10 |
дуже погана | <= -100 | <= -20 | <= 0 |
У нашому прикладі, на скріншоті вище, показаний якісний сигнал в мережі 4G (при SINR = 20 дБ і RSRP = -72 дБм).
