Tipi di connettori per il collegamento di antenne Wi-Fi esterne
Come posso identificare il tipo di connettore dell'antenna utilizzato sul corpo del router? Quale connettore dovrebbe avere l'antenna esterna quando la si collega al router?
Alcuni modelli hanno antenne rimovibili, in modo da poter collegare un'antenna Wi-Fi esterna. Il corpo del dispositivo utilizza un connettore di tipo RP-SMA.
Nota
Non è il pin, ma la filettatura a definire il tipo di connettore. Il connettore RP-SMA Femmina ha sempre una filettatura esterna, mentre il connettore RP-SMA Maschio ha una filettatura interna. Il connettore RP-SMA Maschio si avvita sempre sopra.
Si ha un connettore plug quando la filettatura è interna.
Si ha un connettore jack quando la filettatura è esterna.
Antenne Wi-Fi rimovibili

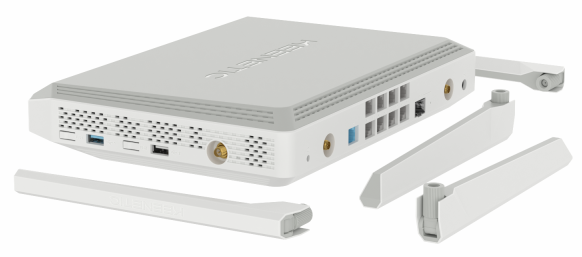

Alcuni modelli Keenetic hanno antenne Wi-Fi rimovibili e sono dotati di un connettore jack per un'antenna Wi-Fi esterna (acquistabile separatamente).
Sul corpo viene utilizzato un connettore RP-SMA con pin:
I connettori RP-SMA (SMA a polarità inversa, a volte indicati come SMA-R) sono l'opposto del connettore SMA: dove la filettatura è interna c'è un foro al centro, e dove la filettatura è esterna c'è un pin al centro. Il tipo di connettore RP-SMA è anche noto come connettore SMA a polarità inversa.
I connettori RP-SMA sono disponibili in due varianti:
RP-SMA con connettore maschio |  |
RP-SMA con connettore femmina |  |

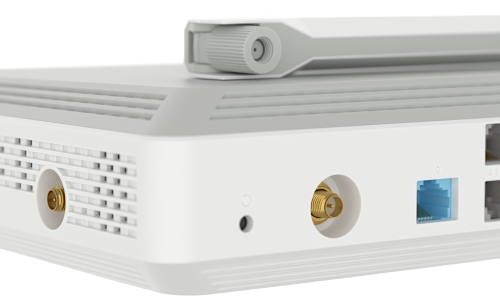

Poiché il corpo del router utilizza il tipo di connettore RP-SMA Femmina con pin:
L'antenna esterna da collegare deve avere un connettore RP-SMA Maschio con foro:

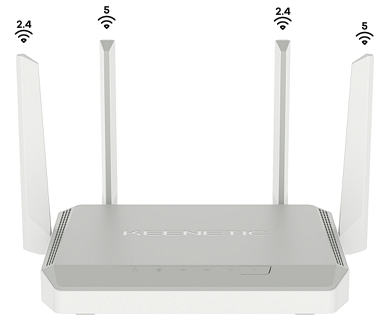

Nel modello Giant, le antenne sono suddivise per banda, una dopo l'altra. Visto dalla parte anteriore del dispositivo, le antenne sono disposte come segue:
Il modello Peak supporta MIMO 4x4, e quindi tutte le antenne sono dual-band.
Importante
Il percorso interno dal modulo radio Wi-Fi integrato al connettore RP-SMA ha un'impedenza caratteristica di 50 Ohm. Si consiglia di collegare un'antenna esterna e un cavo assemblato con la stessa impedenza caratteristica.
