Power over Ethernet (PoE) in Keenetic Voyager Pro/Orbiter Pro

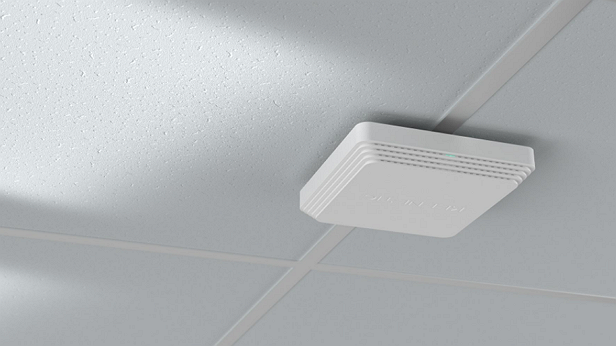

I modelli Keenetic Orbiter Pro e Voyager Pro possono essere alimentati da un alimentatore o tramite Power over Ethernet (PoE).
Il router Orbiter Pro supporta lo standard IEEE 802.3af/at (PoE/PoE+), e il Voyager Pro supporta lo standard IEEE 802.3at (PoE+).

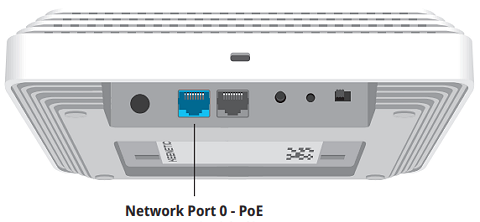

Per alimentare un dispositivo tramite PoE, è necessario collegare un cavo Ethernet da un alimentatore conforme a IEEE 802.3af/at (PSE, come uno switch di rete PoE o un iniettore PoE) alla porta blu '0 - PoE' (qui è dove il router/punto de acceso può ricevere l'alimentazione PoE). Se sono disponibili sia l'alimentazione PoE che l'alimentatore, quest'ultimo avrà la priorità.
Importante
I modelli Orbiter Pro e Voyager Pro non supportano il PoE passivo e non devono essere collegati utilizzando questa tecnologia per evitare danni.
Tecnologia PoE (Power over Ethernet) in breve
PoE è una tecnologia che permette di trasmettere alimentazione elettrica a un dispositivo client remoto insieme ai dati su un cavo standard a doppino intrecciato in una rete Ethernet (tipicamente un cavo di categoria 5e con connettori 8P8C). Questa tecnologia permette di fornire alimentazione a punti de acceso Wi-Fi, telecamere IP, telefoni IP, router, switch di rete e altri dispositivi dove non è possibile installare un cavo elettrico o una presa da 220 V.
La tecnologia PoE è regolata dagli standard IEEE 802.3af-2003, IEEE 802.3at-2009 (PoE+) e IEEE 802.3bt-2018 (PoE++).
La Sorgente di alimentazione(Power Source) o Apparecchiatura di alimentazione(Power Sourcing Equipment (PSE)) può essere costituita da switch Ethernet e altre apparecchiature di rete abilitate al PoE in grado di fornire alimentazione ai dispositivi di rete tramite un cavo Ethernet. Il PSE può funzionare sia in configurazione Endspan che Midspan.
I client Dispositivo alimentato(Powered Device) (PD) possono includere access point Wi-Fi, router, telefoni IP, telecamere IP, vari sensori e altre periferiche in grado di ricevere alimentazione tramite Ethernet.

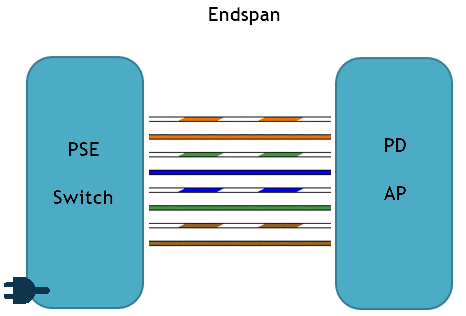

Una configurazione di alimentazione Endspan è tipicamente uno switch di rete o un iniettore che fornisce alimentazione dall'estremità di un collegamento via cavo direttamente a un dispositivo PoE.
Esiste anche una configurazione Midspan che utilizza alimentatori intermedi - tipicamente iniettori PoE (adattatori) che forniscono alimentazione ai dispositivi PoE dalla metà di un collegamento via cavo, e si trovano tra lo switch di rete e il dispositivo PD. Gli iniettori vengono utilizzati quando è necessario il PoE sulle singole linee di una rete. Consentono di collegare i dispositivi PoE agli switch convenzionali non PoE.
Importante
Uno switch di rete PoE in una configurazione Endspan fornirà un'alimentazione più affidabile e conveniente, aggiungendo meno potenziali punti di guasto e complessità rispetto a una configurazione Midspan.
L'alimentatore fornirà alimentazione al cavo solo se il dispositivo collegato supporta la tecnologia PoE. Pertanto, le apparecchiature non PoE collegate accidentalmente a un dispositivo alimentato non verranno danneggiate.
La configurazione Midspan può essere utilizzata quando la sostituzione di uno switch non PoE non è auspicabile e si ha solo bisogno di aggiungere alimentazione alla rete, tipicamente con un iniettore PoE(PoE injector).
Inoltre, ci sono gli splitter — dispositivi progettati per collegare i normali dispositivi di rete senza supporto PoE a una rete PoE. Separano l'alimentazione e i dati provenienti dallo stesso cavo su due connettori separati, il connettore RJ45 e il connettore di alimentazione.
L'iniettore PoE(PoE injector) e lo splitter PoE(PoE splitter) abbinati possono essere utilizzati per trasmettere alimentazione su Ethernet in una rete convenzionale senza dispositivi abilitati al PoE.
I dispositivi PoE sono retrocompatibili - l'alimentatore più potente 802.3bt può essere utilizzato per i dispositivi PoE e PoE+ degli standard precedenti 802.3af e 802.3at.
Nota
Requisiti del cavo:
Utilizzare il cavo a doppino intrecciato di categoria 5e(category 5e) o superiore per collegare i dispositivi tramite PoE.
I conduttori devono essere di rame, non placcati in rame, e avere uno spessore di almeno 0,5 mm (24 AWG). La resistenza dei conduttori non deve superare i 9,38 Ω/100 m.
La distanza massima per l'alimentazione PoE su un cavo a doppino intrecciato è limitata a 100 m, come specificato nello standard IEEE 802.3af/at. In pratica, tuttavia, si sconsiglia generalmente di utilizzare cavi di lunghezza superiore a 75 metri.
Lo standard IEEE 802.3af (PoE) prevede due metodi di trasmissione su cavo a doppino intrecciato, chiamati Tipo A e Tipo B:
Tipo A — la trasmissione di elettricità e dati avviene sui conduttori
1, 2, 3 e 6. I conduttori numerati4, 5, 7e8non vengono utilizzati.Tipo B — i conduttori
4, 5, 7 e 8vengono utilizzati per l'alimentazione. I dati vengono trasmessi sui fili1, 2, 3e6.
Tutti i dispositivi PoE e gli splitter possono utilizzare entrambi i tipi; gli alimentatori normalmente ne supportano solo uno.
Lo standard IEEE 802.3at (PoE+) utilizza solo il Tipo B(Type B). Se si utilizza un cavo di categoria 5e(category 5e) a otto conduttori o superiore sulla LAN, non è necessario preoccuparsi del tipo di PoE, poiché tutte le apparecchiature PoE funzioneranno con quel tipo di cavo.
La tabella seguente mostra le caratteristiche degli standard PoE 802.3af/at.
Caratteristica / Standard | IEEE 802.3af(PoE) | IEEE 802.3at(PoE+) |
|---|---|---|
Potenza di uscita PSE [W] | 15,4 | 30 |
Potenza al PD [W] | 12,95 | 25,5 |
Tensione di uscita PSE [V] | 44 - 57 | 50 - 57 |
Tensione al PD [V] | 36 - 57 | 42,5 - 57 |
Corrente massima nella coppia [mA] | 350 | 600 |
Resistenza massima del cavo [Ohm] | 20 (per cat.3) | 12,5 (per cat.5) |
Classi di potenza | 0 - 3 | 0 - 4 |
Nota
Si consiglia di utilizzare il nostro Keenetic adattatore PoE+ (KN-4510), compatibile con i punti de acceso Orbiter/Voyager Pro, come iniettore PoE(PoE injector).
Gli iniettori KeeneticPoE+ saranno ottimali per l'alimentazione situazionale di diversi dispositivi. Se è necessaria l'alimentazione per un numero maggiore di access point, si consiglia di utilizzare switch PoE(PoE switches), ad esempio, Keenetic Switch PoE+ 5 (KN-4610) o Keenetic Switch PoE+ 9 (KN-4710).
Quando si seleziona un iniettore PoE, assicurarsi che soddisfi gli standard 802.3af/at e fornisca la potenza corretta per alimentare gli access point (12 W per Orbiter Pro e 18 W per Voyager Pro).
Non utilizzare un iniettore che supporta il PoE passivo(Passive PoE).
Esiste un metodo di connessione alternativo chiamato PoE passivo(Passive PoE) o Passivo 24 V(Passive 24 V). Si tratta di un'implementazione non standard del Power over Ethernet sotto forma di un kit di adattatori intermedi (iniettore e splitter) che è possibile utilizzare per collegare dispositivi ad apparecchiature che non supportano il PoE. PoE passivo significa che il dispositivo non soddisfa le specifiche 802.3af/at e non esegue alcun controllo dell'alimentazione né supporta la negoziazione della tensione quando è collegato, il che può danneggiare qualsiasi apparecchiatura non progettata per ricevere alimentazione PoE passiva.
