Informazioni sul montaggio a parete del router
Tutti i modelli di router Keenetic dispongono di un'opzione di montaggio a parete (wall mount option). Ci sono due fori sul retro del case.
Importante
Gli elementi di montaggio (viti autofilettanti e tasselli) non sono inclusi con il router.
L'unica eccezione è per il modello Voyager Pro (KN-3510), che include 2 viti autofilettanti con due tasselli per muro in cemento e cartongesso.
Informazioni sulla distanza tra i fori di montaggio e sulle specifiche delle viti:
Modello | Voyager Pro (KN-3510) |
|---|---|
Distanza tra i fori | 82 mm |
Diametro della testa | 5–6 mm |
Altezza della testa | fino a 1,5–2 mm |
Filettatura | 3 mm |
Lunghezza della filettatura | almeno 20 mm |
Ad esempio, per i modelli più grandi Keenetic Hero 4G, Hopper, Sprinter e altri modelli:
Di seguito è riportato il modello per il montaggio a parete (formato PDF) per il tuo Keenetic:
Nota
Montaggio di Voyager Pro (KN-3510) a parete e a soffitto.
KN-3510 (Voyager Pro può essere posizionato su una superficie piana o fissato a una parete o a un soffitto solido utilizzando il kit di montaggio in dotazione; può anche essere montato su controsoffitti utilizzando il kit di montaggio insieme alle clip per T-rail.

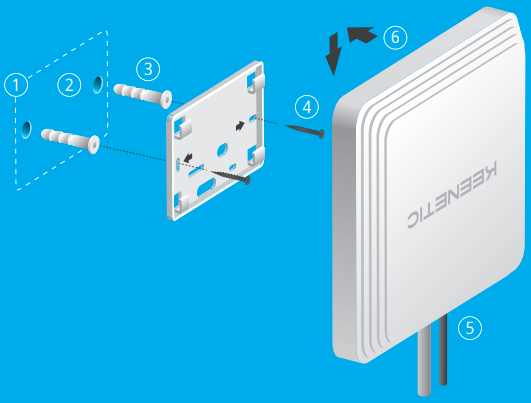

Montaggio a parete o a soffitto solido (Mounting to a Wall or Solid Ceiling)
Posizionare la staffa di montaggio nella posizione desiderata. Prestare attenzione a eventuali cablaggi elettrici o di rete esistenti.
Segnare le posizioni dei due fori per le viti. Eseguire un foro di
6 mmdi diametro in ciascuno dei punti contrassegnati.Inserire i tasselli a espansione in plastica nei fori. Oppure, in caso di una superficie in cartongesso, avvitare gli ancoraggi per cartongesso con un cacciavite.
Fissare la staffa di montaggio alla parete o al soffitto avvitando le viti autofilettanti negli ancoraggi.
Collegare il/i cavo/i Ethernet e/o l'alimentatore al dispositivo Keenetic.
Fissare il dispositivo Keenetic alla staffa di montaggio e spostarlo nella direzione delle frecce finché non si blocca in posizione.

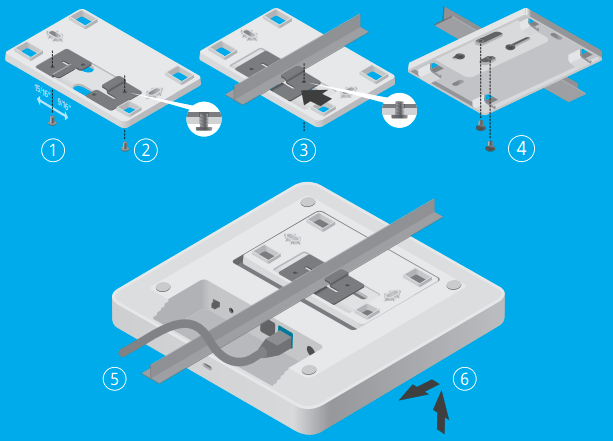

Montaggio su controsoffitto tramite T-rail (Mounting to a Suspended Ceiling Using T-rails)
Fissare la prima clip per T-rail alla staffa di montaggio con una vite. A seconda della dimensione del T-rail (T-rail size), utilizzare la posizione
9/16”(14,3 mm) o15/16”(23,8 mm).Agganciare la seconda clip per T-rail alla staffa di montaggio. Non serrare la vite in questa fase.
Posizionare la staffa di montaggio sulla T-rail posizionando la prima clip per T-rail sulla base del binario e spingendo la seconda clip verso la base del binario. Serrare la seconda vite.
Fissare la staffa di montaggio alla T-rail con le due viti rimanenti.
Collegare i cavi al dispositivo Keenetic.
Fissare il dispositivo Keenetic alla staffa di montaggio e spostarlo nella direzione delle frecce finché non si blocca in posizione. Regolare i cavi in modo che le parti esposte siano nascoste dietro al case.
