Guida rapida
Contenuto della scatola
1 Keenetic PoE+ Switch 9;
1 adattatore di alimentazione da 100-240 V;
1 cavo di alimentazione;
4 piedini in gomma autoadesivi;
2 tasselli a muro in plastica con viti;
1 Guida rapida multilingue.

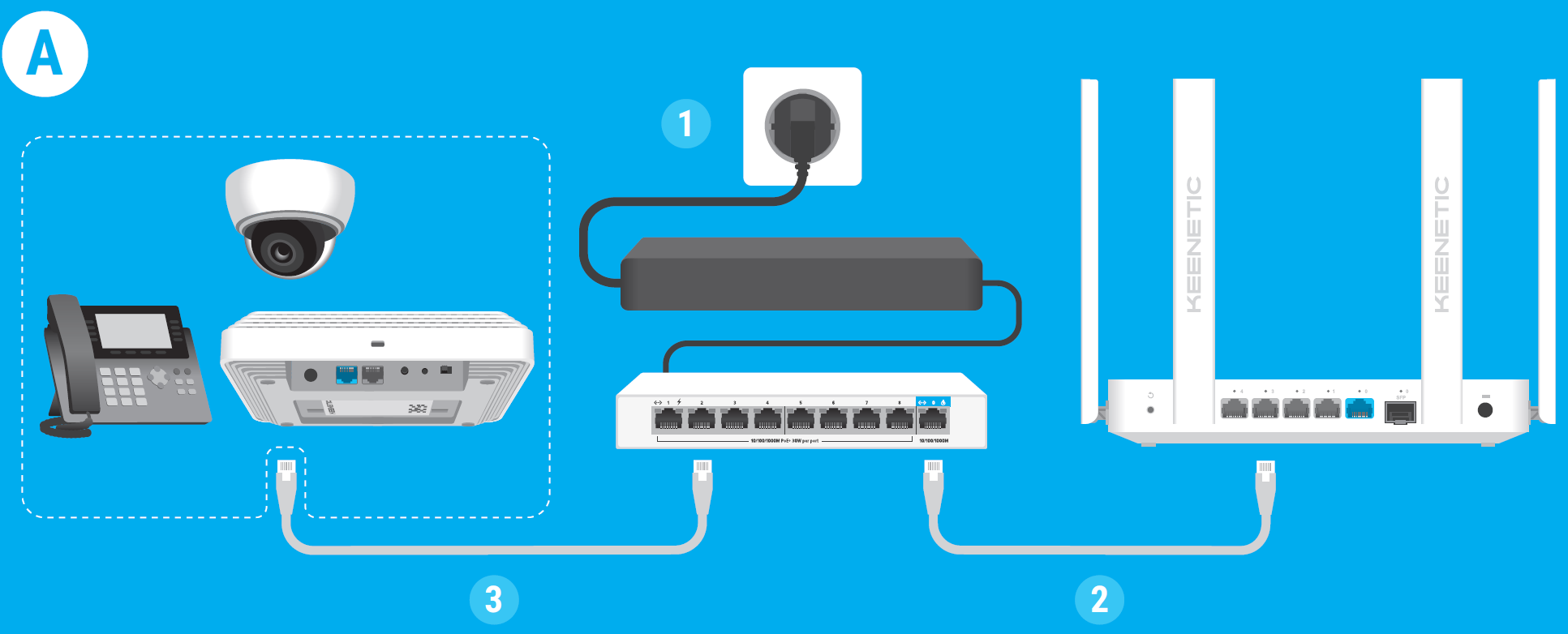

Collegamento (fig. A)
Collega Keenetic PoE+ Switch 9 (di seguito “switch”) all’alimentazione. Verifica che il LED di alimentazione C sia acceso.
Collega la porta di rete 0 a un router o a uno switch upstream con un cavo Ethernet (non incluso). Verifica che il LED di connessione R corrispondente sia acceso.
Collega le porte di rete PoE 1–8 a un dispositivo alimentato, come un punto di accesso Wi-Fi, un telefono IP o una telecamera IP. Verifica che il LED PoE O e il LED di connessione R siano accesi. La qualità e la lunghezza del cavo Ethernet possono influire sull’alimentazione e la frequenza dati. Utilizza cavi Ethernet Cat.5e o superiore.

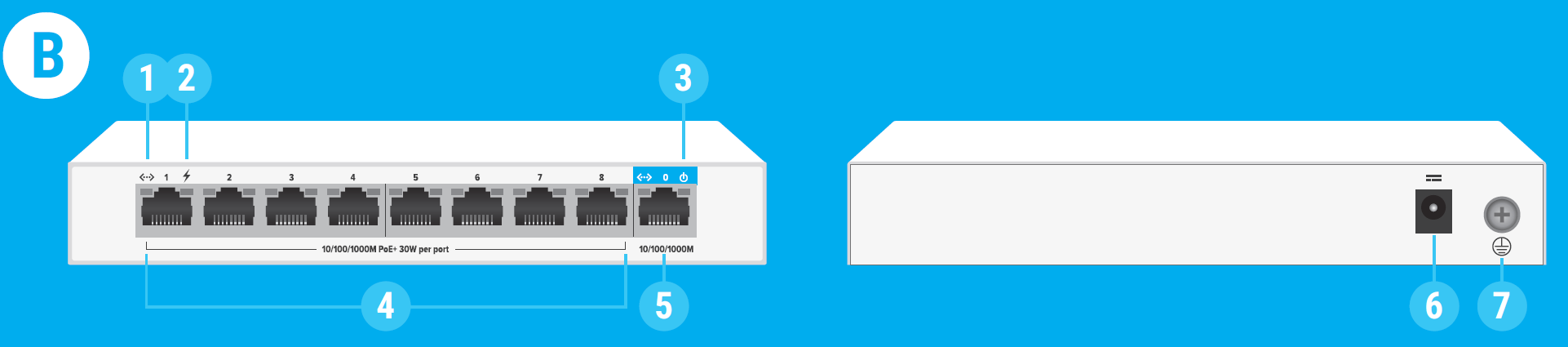

Dettagli (fig. B)
LED di connessione R
Arancione fisso — Dispositivo di rete connesso.
Arancione lampeggiante — Trasferimento dati in corso.
Spento — Nessun dispositivo collegato.
LED PoE O
Verde fisso — Lo switch sta alimentando un dispositivo connesso.
Spento — Nessun dispositivo conforme allo standard 802.3af/at collegato.
LED di alimentazione C
Verde fisso — Lo switch funziona correttamente.
Spento — Lo switch non è collegato all’alimentazione.
Porte di rete PoE 1–8
Porte da 10/100/1000 Mbps che trasmettono alimentazione e dati ai dispositivi conformi allo standard 802.3af/at. Lo switch può fornire fino a 30 W per ciascuna porta PoE, per un totale di 120 W. Anche i dispositivi non PoE possono essere connessi alle porte PoE.
Porta di rete 0
Porta da 10/100/1000 Mbps da collegare a uno switch o un router upstream.
Presa di alimentazione CC
Utilizzare insieme all’adattatore di alimentazione fornito nel pacchetto, 55 VDC / 2.55 A.
Terminale di messa a terra
Nello switch è integrata una protezione dalle scariche elettrostatiche. Se possibile, collega lo switch alla barra di messa a terra per maggiore sicurezza.
Supporto
Per supporto tecnico o per altre informazioni, visita l'indirizzo https://support.keenetic.com/.
Condizioni ambientali
Intervallo di temperatura di funzionamento: da 0 a +40 °C;
Umidità di funzionamento: dal 20 al 90% senza condensa;
Intervallo di temperatura di stoccaggio: da -30 a +70 °C;
Umidità di stoccaggio: dal 10 al 90% senza condensa.
Sicurezza
Lo switch è SOLO per uso interno — non utilizzarlo MAI all’esterno. Non utilizzare mai lo switch in un ambiente chiuso e assicurarsi che sia facilmente accessibile. Interrompere IMMEDIATAMENTE l’utilizzo di switch danneggiati. Lo switch non contiene parti riparabili dall’utente — NON APRIRLO. Tenere lo switch lontano da acqua, umidità o calore eccessivi e luce solare diretta.
Garanzia
Certificazione
Keenetic Limited dichiara che il presente switch è conforme a tutte le disposizioni pertinenti delle Direttive 2014/35/UE, 2014/30/UE, 2009/125/ CE e 2011/65/UE. I dettagli della Dichiarazione UE originale sono disponibili su keenetic.com. Conformemente al regolamento CE 1275/2008, il consumo energetico in modalità standby in rete è di 3,7 W.
Smaltimento
Lo switch, cavi inclusi, non può essere smaltito insieme ai normali rifiuti domestici. Per ulteriori informazioni sullo smaltimento, contattare le autorità locali.
